Verkehrsprojekt Deutsche Einheit Nr. 8

Das Bauverfahren des Osterbergtunnels

(Grafik: DB AG)

Der 2082 Meter lange, aus zwei eingleisigen Röhren bestehende, Osterbergtunnel wurde mittels konventionellen Spreng- und Baggervortrieb als zweischalige Gewölbekonstruktion mit einer Außenschale aus Spritzbeton und einer Innenschale aus Gewölbebeton gebaut. Beide Schalen sind mit einer Luftpolsterfolie konstruktiv getrennt.

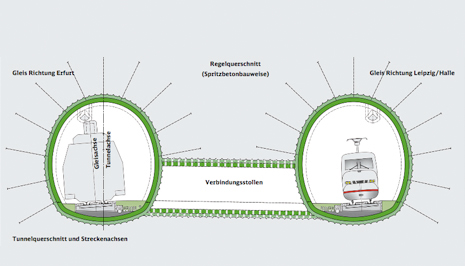

Regelquerschnitt (Grafik: DB AG)

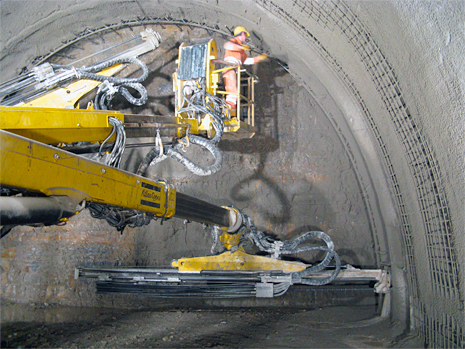

Ortsbrust Kalotte mit Bohrwagen (Foto: DB AG)

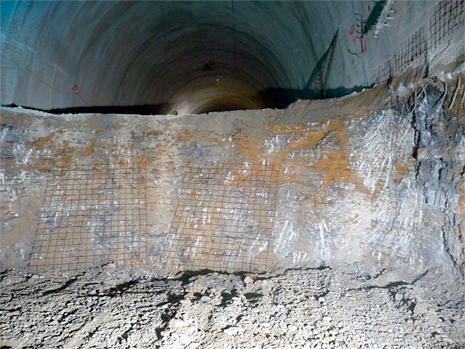

Ortsbrust Strosse (Foto: DB AG)

Der Tunnelquerschnitt wurde abgestuft ausgebrochen: Der vorauseilenden Kalotte folgte der Ausbruch von Strosse und Sohle. Die Querstollen wurden dicht hinter dem Kalottenausbruch aufgefahren, so konnten die Querfahrten der Tunnellogistik vom Strossen- und Sohlausbruch getrennt gehalten werden.

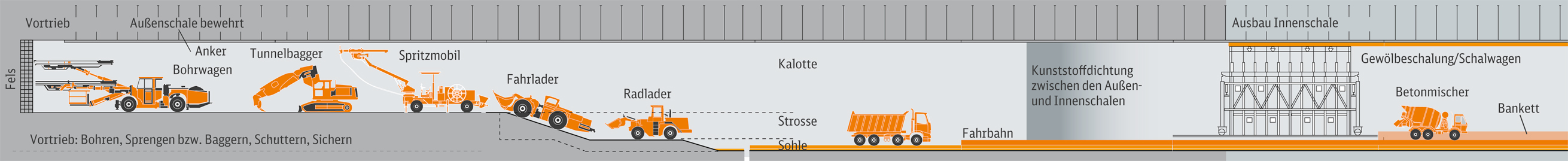

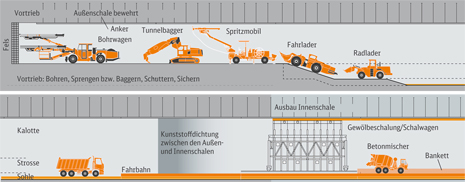

Schematische Darstellung Bauverfahren (Grafik: DB AG)
