Verkehrsprojekt Deutsche Einheit Nr. 8

Bahnmagistrale Nürnberg–Erfurt–Leipzig/Halle–Berlin Bahnmagistrale Nürnberg–Berlin

Die Truckenthalbrücke

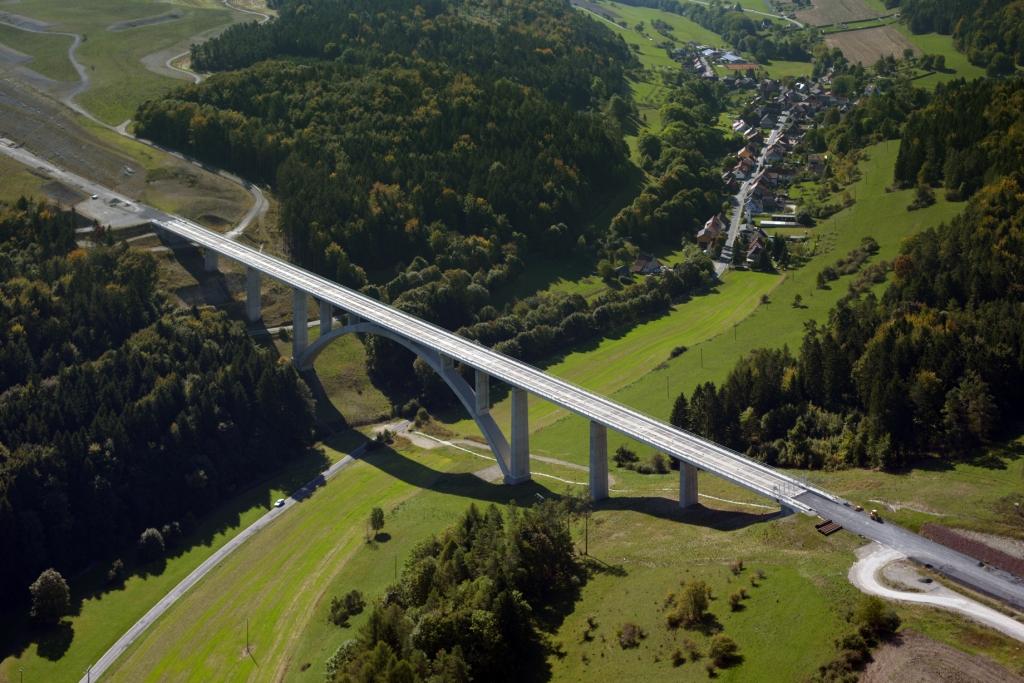

Die Truckenthalbrücke (Foto: Nürnberg Luftbild, Hajo Dietz)

Planansicht der Truckenthalbrücke (Zeichnung: DB AG)

Zahlen und Fakten

Bauwerkslänge	425 m
Breite:	14,10 m
Stützweiten:	3 x 44 – 7 x 23 – 3 x 44 m
Bogenstützweite:	161 m
Konstruktionshöhe:	3,60 m
Bauhöhe:	4,425 m
Beton für Unterbauten:	ca. 8.500 m³
Beton für Überbauten:	ca. 5.500 m³
Betonstahl:	ca. 1.200 t
Spannstahl:	ca. 225 t
Konstruktionsart:	Spannbeton Hohlkasten, Bogenbrücke mit aufgeständerter Fahrbahn ca. 1.200 t

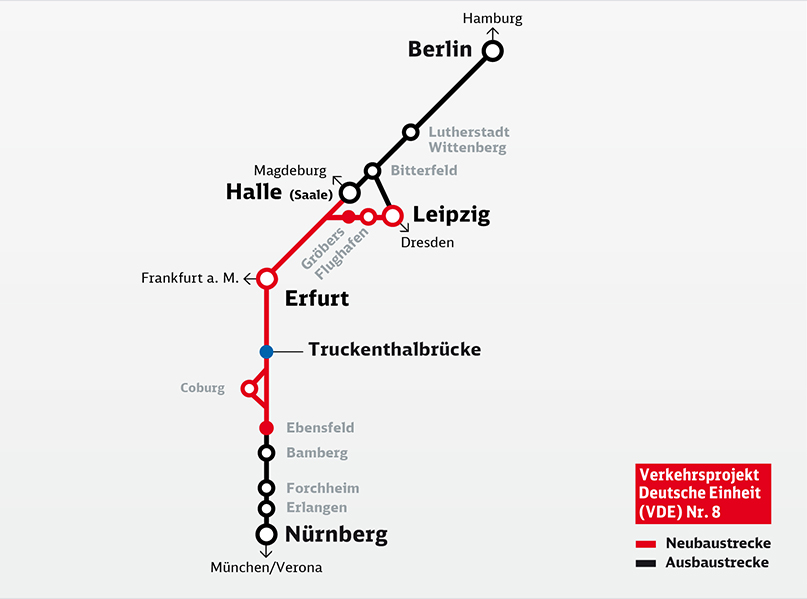

Im Zuge der Neubaustrecke Ebensfeld–Erfurt verläuft die Trasse auf der Hochfläche Galgenberg zwischen den Siedlungsgebieten von Grümpen, Rauenstein, Theuern und Truckenthal im Landkreis Sonneberg (Thüringen).
